Doepfer A-100 DIY1 mit PSU

Doepfer A-100 DIY1 PSU

CHF 169.00

Sur commande

Doepfer A-100 DIY1 PSU

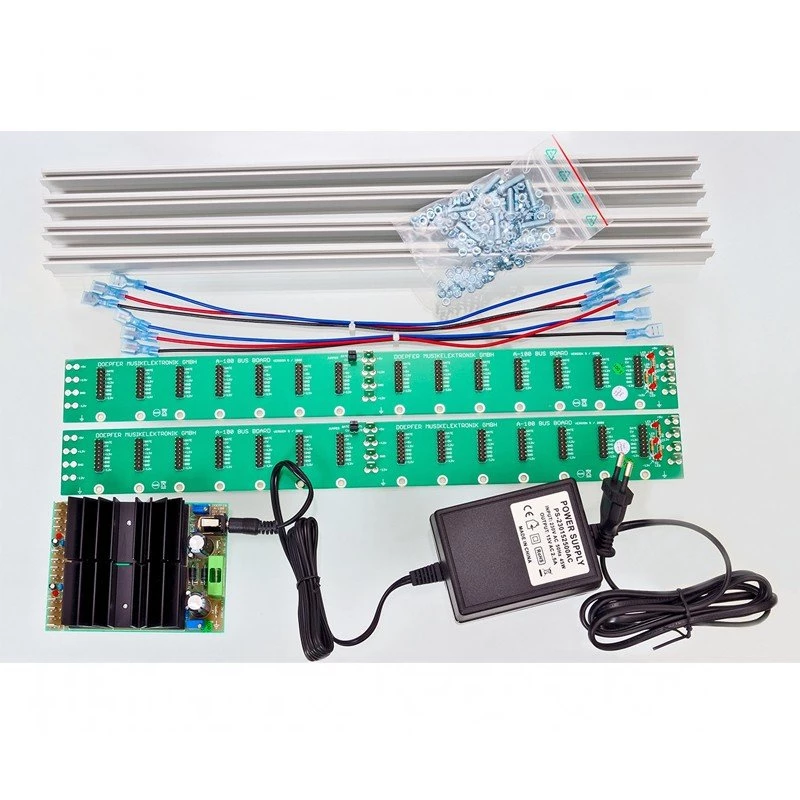

Das A-100 DIY Kit #1 ist eine Kombination von Komponenten, die den unermüdlichen Selbstbau eines Gehäuses für den A-100 ermöglicht:
Stromversorgung mit externem Transformator (Wechselstromausgang)
Aus Sicherheitsgründen sind im Gehäuse keine gefährlichen Spannungen zugänglich
Max. Strom: 1200mA (gleiche Spezifikationen wie PSU2, aber externer Transformator anstelle des Ringkerntransformators)
2 Busplatinen
Four 84 HP Frontschienen (~ 427 mm Länge) für die Montage der Module, einschließlich der Module selbst. 8 Befestigungsschrauben
ca. 160 M3-Nüsse, die in die Frontschienen eingefügt werden müssen (da die Nüsse in jede beliebige Position geschoben werden können, können auch Module anderer Hersteller mit unterschiedlichen Positionen der Montagebohrungen lückenlos zusammengebaut werden)
Kabel für Verbindungen zwischen Stromversorgung und Busplatinen
Sketches with measures (for drilling the holes at the right positions for PSU and bus board mounting)
Building suggestion for wooden case (sketch list of all required wooden case parts)
Additional installation material like screws, nuts or distant bolts (e.g.g. für Busplatinen, Stromversorgungsplatinen, Schienen) ist nicht enthalten, da diese Teile von der Art des vom Kunden gebauten Gehäuses abhängen
Zum Betrieb des Kits ist ein externer Transformator mit 14-16V/2.4A AC erforderlich, der Strom des Transformators muss den doppelten Wert des /-12V DC-Stroms haben, die max. Wert ist 2.4A (entspricht 1200mA für /-12V DC), auch kleinere Stromausgänge sind möglich; der Stromausgang des Netzteils ist halb so groß wie der Strom des externen Transformators, da die Ströme für beide Spannungen /-12V benötigt werden (wenn z.B. der Transformator max. 1000mA ausgibt, ist der max. Netzteilstrom 500mA für /-12V).

Artikelnummer: A-100DIY1 Kategorie: Schlagwörter: , Marque :
