Allgemeine Spezifikationen

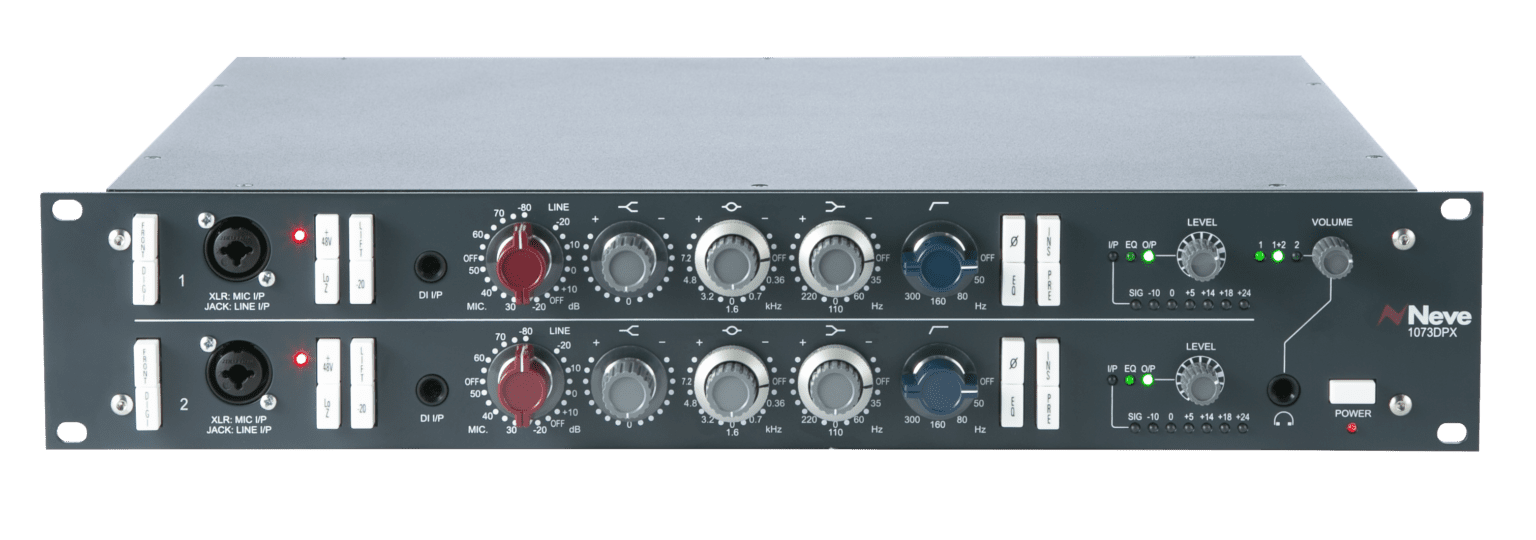

- 2 unabhängige, transformatorgekoppelte 1073® authentische Mikrofonvorverstärker-/Entzerrungsschaltungen in einem einzigen 19″ 2U Rackmount Gehäuse.
- In jeder Ein- und Ausgangsstufe werden exklusive Neve® Marinair® -Transformatoren verwendet.
- Praktische Anschlüsse für Mikrofon-, Line- und DI-Eingänge an der Vorderseite des Geräts, mit umschaltbaren Mikrofon-/Line-Eingangsanschlüssen auf der Rückseite des Geräts.
- Schaltbare +48v-Phantomspeisung, Hi/Lo-Impedanz, -20dB Dämpfung und DI-Erdung auf der Eingangsstufe.
- Phase und Equalizer-Ein-/Ausgang umschaltbar.
- Dank der Sendeschleifen- und Insert-Return-Funktion können Sie externe Geräte wie Mono/Stereo-Limiter/Kompressoren problemlos an das Audiosystem des 1073DPX anschließen;
- Pre-EQ Insert Send/Return – Von der Ausgangsstufe des Mikrofonvorverstärkers steht ein Send auf Line-Pegel zur Verfügung und ein Return direkt vor der Equalizer-Stufe.
- Post-Equalizer-Insert-Send/Return: Von der Post-Equalizer-Stufe steht ein Line-Level-Send zur Verfügung und ein Return kurz vor der Hauptausgangsstufe.
- Unabhängige Regler für den Kanalausgangspegel
- 7-stufige LED-Signalpegelanzeigen für jeden Kanal – können den Pegel des Mikrofon-/Line-/DI-Eingangs, den Pegel der Entzerrungsstufe oder den Pegel der Ausgangsstufe bis zu +24 dB anzeigen.
- Kopfhörerausgang mit einstellbarer Lautstärkeregelung, sodass Sie Kanal 1, Kanal 2 oder beide Kanäle zusammen hören können.
- Externes Multispannungsnetzteil
- Optionales digitales I/O-Modul
- Stromversorgung – 48Vdc, 480mA ±20mA außerhalb des digitalen Moduls. Negative Erde
Spezifikationen des Vorverstärkers
- Mikrofoneingang: Verstärkung +80db bis +20dB in 5dB-Schritten.
- Line-Eingang: Eingangsimpedanz 10kΩ, Verstärkung +20dB bis -10dB in 5dB-Schritten.
- DI-Eingang: Eingangsimpedanz 10M Ohm (PAD off) / 10K Ohm (PAD on) Verstärkung +80dB bis +20dB in 5dB-Schritten.
Spezifikationen des Equalizers
- Hohe Frequenz: Glättung +/-16dB der Festfrequenz bei 12kHz.
- Niedrige Frequenzen: Glättet +/-16dB mit wählbaren Frequenzen von 35Hz, 60Hz, 110Hz und 220Hz.
- Mittelfrequenz: Glattes Peaking +/-18dB, fi xiert ‚Q‘ mit wählbaren Mittenfrequenzen von 0.36kHz, 0.7kHz 1.6kHz, 3.2kHz, 4.8kHz & 7.2kHz
- Hochpassfilter: Flankensteilheit von 18 dB pro Oktave, umschaltbar zwischen 50 Hz, 80 Hz, 160 Hz und 300 Hz.
Audio-Leistung
- Ausgang: Der maximale Ausgang ist >+26dBu auf 600Ω, transformatorisch symmetrisch und erdfrei. – Ausgangsimpedanz 75Ω @1kHz
- Verzerrung: Nicht mehr als 0,07% von 50Hz bis 10kHz bei einem Ausgang von +20dBu (80kHz Bandbreite) auf 600Ω.
- Frequenzgang: ±0,5dB von 20Hz bis 20kHz, -3dB bei 40kHz. EQ Out.
- Rauschen: -82dBu bei allen Line-Gain-Einstellungen (Bandbreite von 22Hz bis 22kHz).
- EIN: Besser als -125dBu @ 60dB Verstärkung.
Abmessungen
- Breite: 480 mm (19 Zoll)
- Höhe: 88 mm (3,5 Zoll)
- Tiefe: 356 mm (14 Zoll)
- Ungefähres Gewicht: 10kg (22 Pfund)
