MERASON DAC1 MKII Silver

Traitement du signal d’entrée

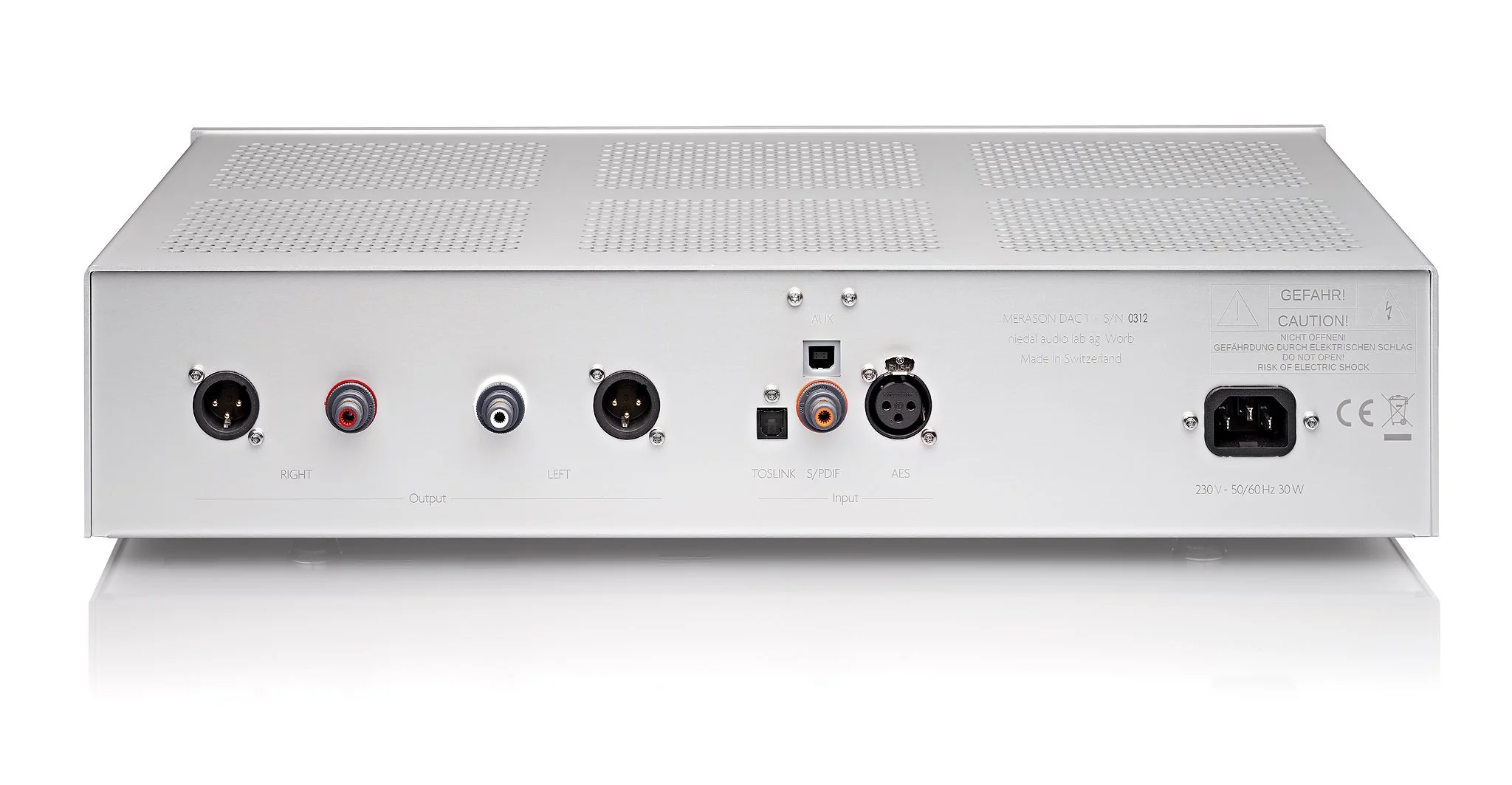

Le DAC1 Mk II dispose de :

• 1 entrée USB

• 1 entrée RCA

• 1 entrée Toslink

• 1 entrée AES

L’entrée USB repose sur la technologie Amanero et garantit un signal musical à faible jitter grâce à deux oscillateurs de haute précision, ensuite isolés galvaniquement par des composants d’isolation capacitive.

Les signaux provenant des autres entrées sont également isolés galvaniquement et débarrassés du jitter au moyen de transformateurs et de condensateurs. Cela garantit qu’aucune interférence externe ne peut affecter le signal audio sensible.

Conversion numérique-analogique

La conversion N/A est assurée par deux modules convertisseurs Burr Brown 1794A.
Pour un gain de 5 dB en plage dynamique, chaque canal dispose de son propre convertisseur.

Le signal analogique en courant est ensuite converti en tension via un étage discret, bufferisé en Classe A, et dirigé vers la sortie.

Le DAC1 Mk II est entièrement symétrique (fully balanced) : quatre canaux indépendants sont implémentés depuis les modules convertisseurs jusqu’aux sorties.

Alimentation

Chaque unité fonctionnelle possède sa propre alimentation : 12 alimentations au total.
Deux canaux de sortie sont chacun alimentés par une alimentation linéaire dédiée avec un transformateur surdimensionné.

Structure et conception

L’influence sonore des composants, des variantes de circuits et des différentes topologies a été minutieusement testée lors d’innombrables sessions d’écoute avec des auditeurs expérimentés.
Une attention particulière a été portée aux condensateurs, régulateurs de tension, composants de conversion, transistors, résistances, traitement du signal, convertisseurs I/V et étages de sortie.

Fabrication

La fabrication du châssis, de la face avant, des boutons de commande, l’impression, l’implantation des composants, l’assemblage, la mise en service et le contrôle qualité sont réalisés exclusivement en Suisse.

---

Spécifications techniques

Sortie :

• max. 3 V RMS (symétrique)

• max. 1,5 V RMS (asymétrique)

Réponse en fréquence : 20 Hz – 20 kHz ± 0,3 dB
THD+N : < 0,006 %
Rapport signal/bruit (SNR) : > 120 dB
DAC : double BurrBrown 1794A, étage I/V discret
Alimentation : 230 V ou 115 V AC, 50–60 Hz, 30 W

Conditions de fonctionnement

• Température ambiante : 10 °C à 30 °C

• Humidité max. : 80 % sans condensation

• L’appareil chauffe d’environ +20 K par rapport à la température ambiante en fonctionnement.

Formats d’entrée pris en charge

• 44,1 kHz / 16 bit

• 44,1 kHz / 24 bit

• 48 kHz / 16 bit

• 48 kHz / 24 bit

• 88,2 kHz / 24 bit

• 96 kHz / 24 bit

• 176,4 kHz / 24 bit (USB)

• 192 kHz / 24 bit

Dimensions et poids

• Largeur : 45 cm

• Hauteur : 10 cm

• Profondeur : 29 cm

• Poids : 5,5 kg
