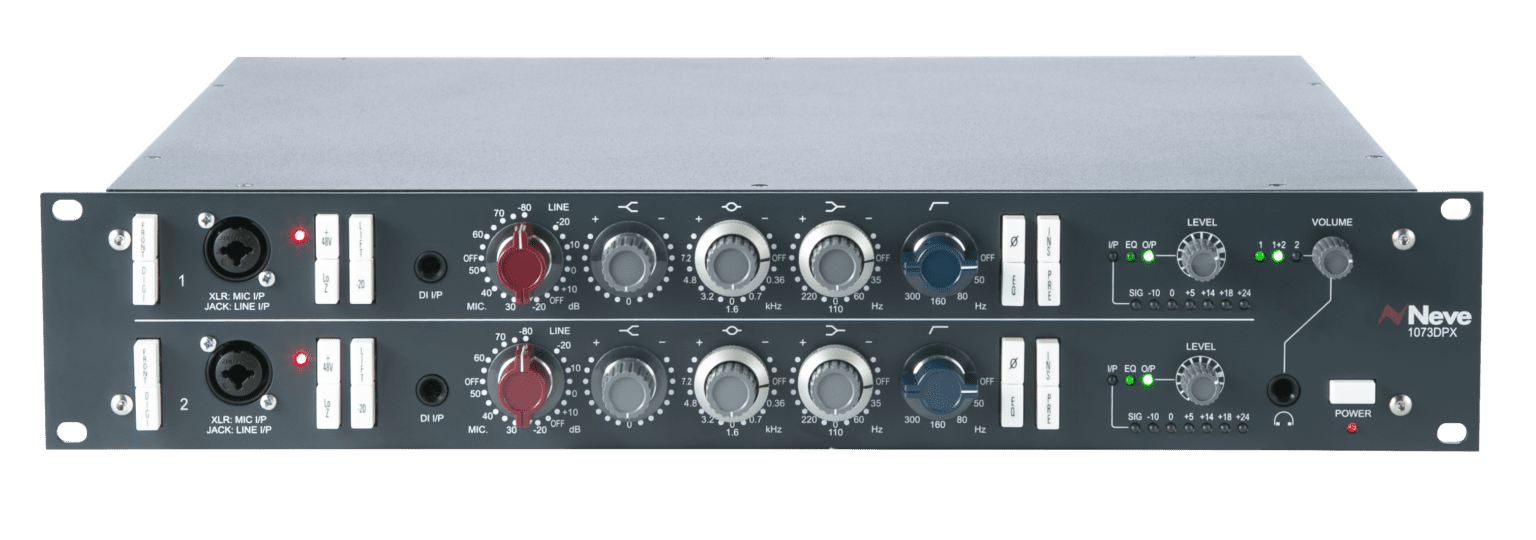

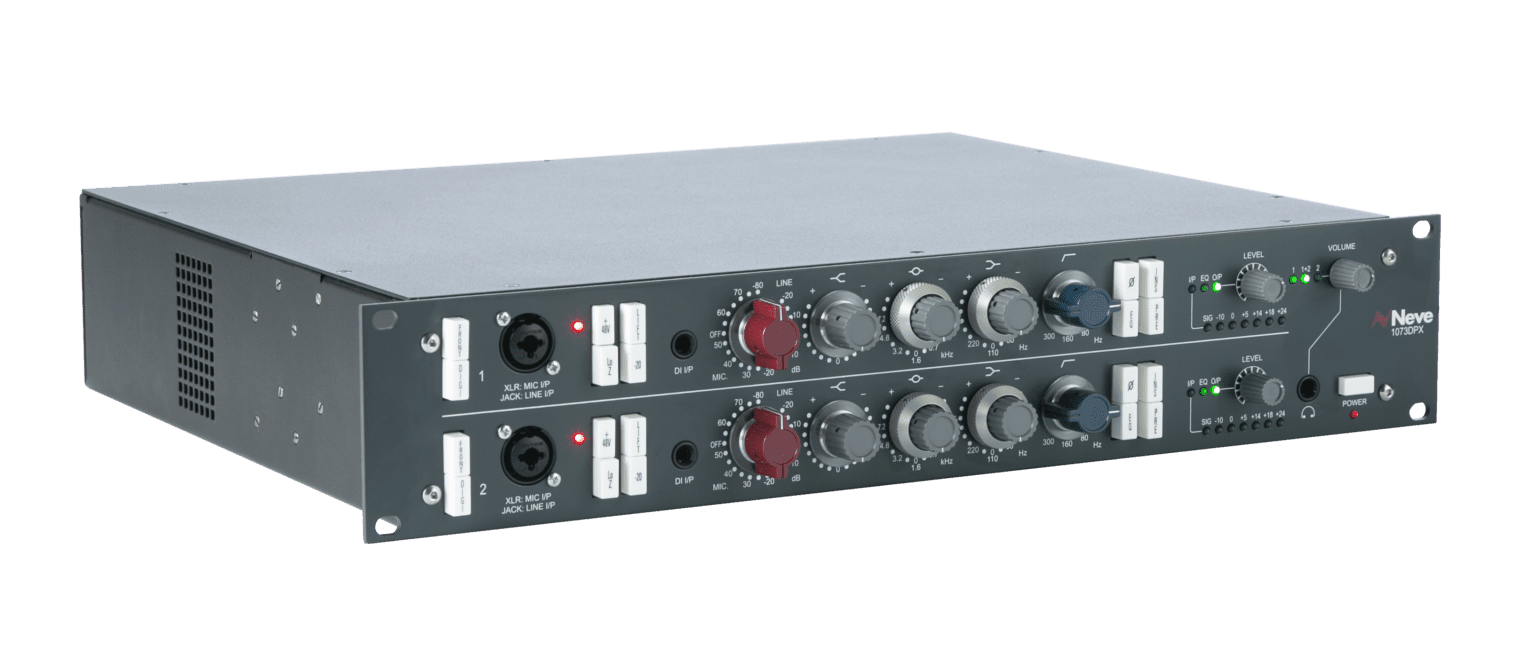

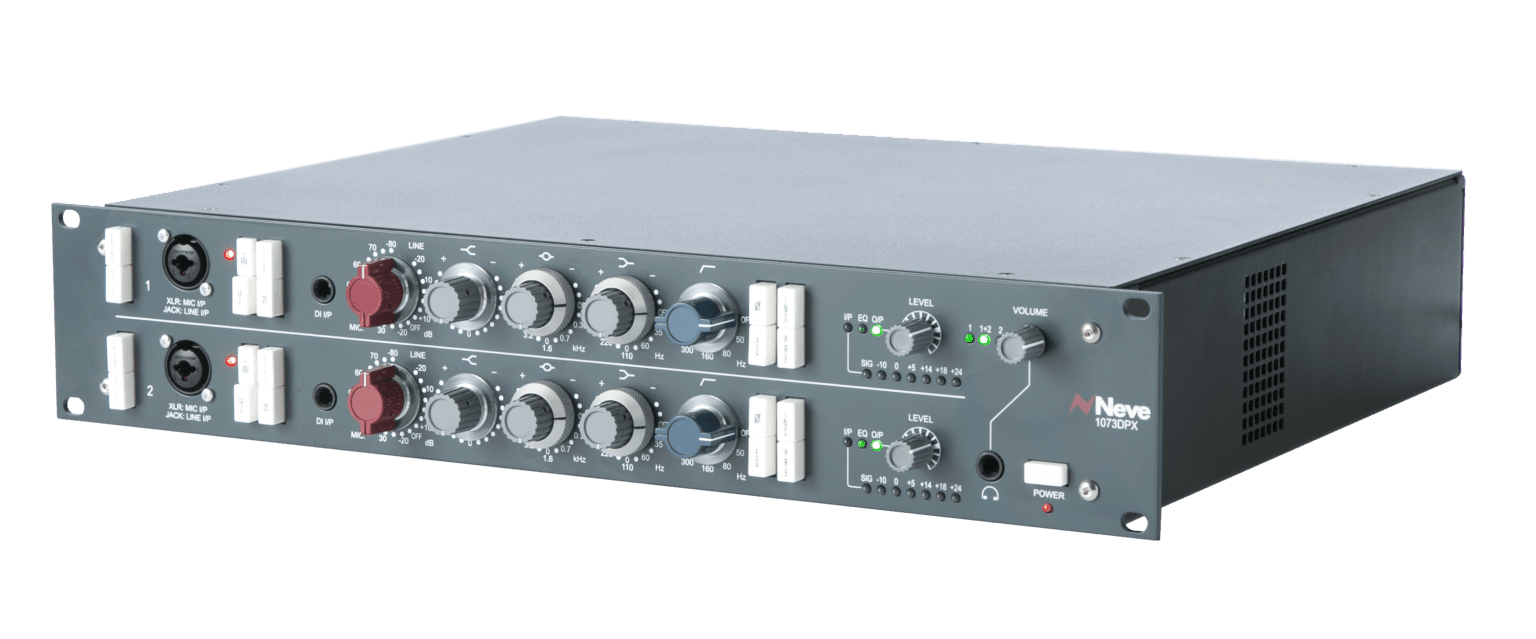

AMS NEVE 1073 DPX

Spécifications générales

• 2 circuits indépendants de préamplificateur/égaliseur de microphone à couplage par transformateur 1073® authentique, dans un seul boîtier 2U 19″ à montage en rack.
• Des transformateurs exclusifs Neve® Marinair® sont utilisés sur chaque étage d’entrée et de sortie.
• Connexions pratiques pour les entrées micro, ligne et DI sur l’avant de l’unité, avec des connexions d’entrée micro/ligne commutables à l’arrière de l’unité.
• Alimentation fantôme +48v commutable, impédance Hi/Lo, atténuation -20dB et mise à la terre DI sur l’étage d’entrée.
• Phase et entrée/sortie d’égaliseur commutables.
• La fonction de boucle d’envoi et de retour d’insertion permet de connecter facilement des équipements externes à la chaîne audio du 1073DPX, tels que des limiteurs/compresseurs mono/stéréo ;
• Envoi/retour d’insertion pré-EQ – un envoi au niveau ligne est disponible à partir de l’étage de sortie du préampli micro et un retour juste avant l’étage d’égalisation.
• Envoi/retour d’insertion post-égalisation : un envoi de niveau ligne est disponible à partir de l’étage post-égalisation et un retour juste avant l’étage de sortie principal.
• Commandes de niveau de sortie de canal indépendantes
• Indicateurs de niveau de signal LED à 7 niveaux pour chaque canal – peuvent afficher le niveau de l’entrée micro/ligne/DI, le niveau de l’étage d’égalisation ou le niveau de l’étage de sortie jusqu’à +24 dB.
• Sortie casque avec contrôle du volume réglable, permettant d’écouter le canal 1, le canal 2 ou les deux canaux combinés.
• Bloc d’alimentation multi-tension externe
• Module E/S numérique en option
• Alimentation – 48Vdc, 480mA ±20mA hors module numérique. Terre négative

Spécifications du préamplificateur

• Entrée microphone : Gain +80db à +20dB par pas de 5dB.
• Entrée ligne : Impédance d’entrée 10kΩ, gain +20dB à -10dB par pas de 5dB.
• Entrée DI : Impédance d’entrée 10M Ohms (PAD off) / 10K Ohms (PAD on) Gain +80dB à +20dB par pas de 5dB.

Spécifications de l’égaliseur

• Haute fréquence : Lissage +/-16dB de la fréquence fixe à 12kHz.
• Basses fréquences : Lisse +/-16dB avec des fréquences sélectionnables de 35Hz, 60Hz, 110Hz et 220Hz.
• Fréquence moyenne : Peaking lisse +/-18dB, fi xé ‘Q’ avec fréquences centrales sélectionnables de 0.36kHz, 0.7kHz 1.6kHz, 3.2kHz, 4.8kHz & 7.2kHz
• Filtre passe-haut : pente de 18 dB par octave, commutable entre 50 Hz, 80 Hz, 160 Hz et 300 Hz.

Performances audio

• Sortie : La sortie maximale est >+26dBu sur 600Ω, équilibrée par transformateur et sans terre.  – Impédance de sortie 75Ω @1kHz
• Distorsion : Pas plus de 0,07% de 50Hz à 10kHz à une sortie de +20dBu (bande passante de 80kHz) sur 600Ω.
• Réponse en fréquence : ±0,5dB de 20Hz à 20kHz, -3dB à 40kHz. EQ Out.
• Bruit : -82dBu à tous les réglages de gain de ligne (bande passante de 22Hz à 22kHz).
• EIN : Meilleur que -125dBu @ 60dB de gain.

Dimensions

• Largeur : 480 mm (19 pouces)
• Hauteur : 88 mm (3,5 pouces)
• Profondeur : 356 mm (14 pouces)
• Poids approximatif : 10kg (22 livres)
