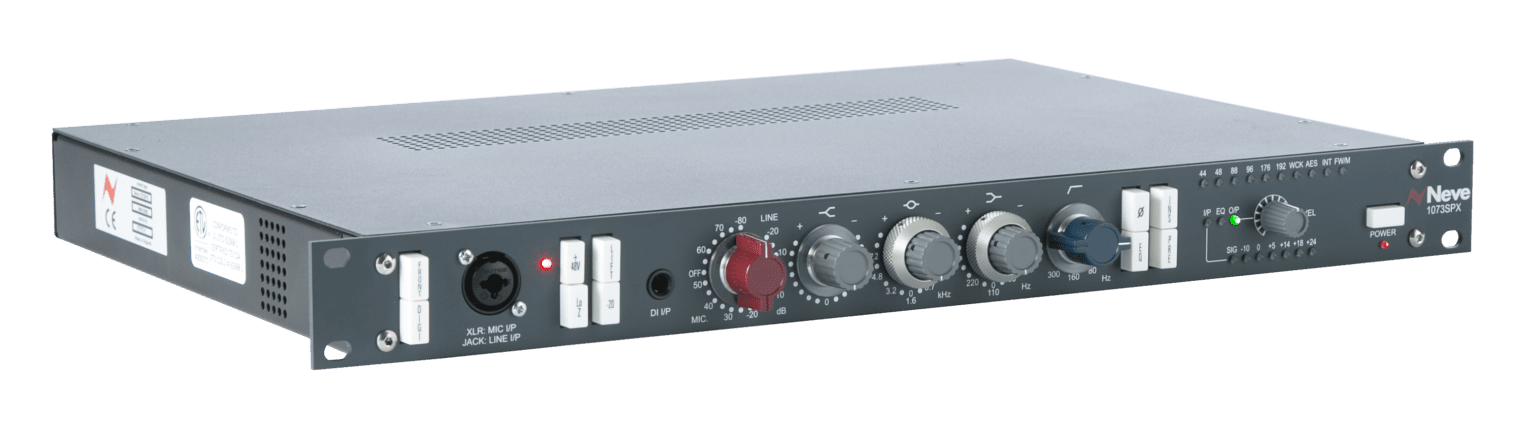

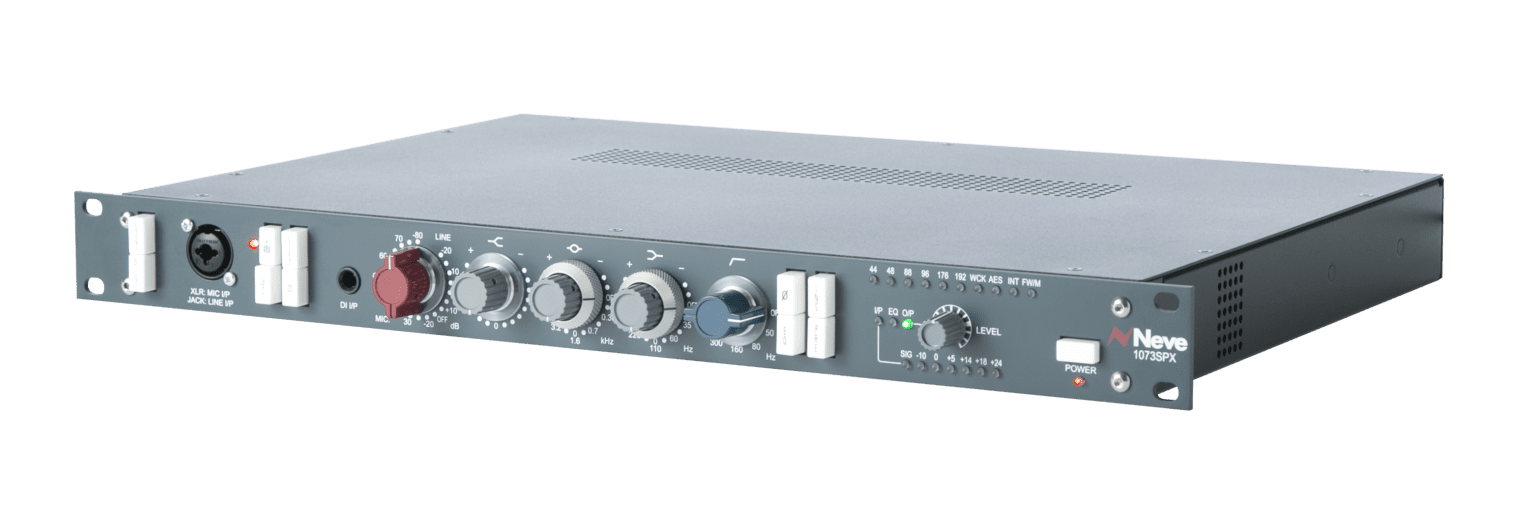

AMS NEVE 1073 SPX

Spécifications générales

• Véritable préamplificateur / circuit d’égalisation pour microphone à couplage par transformateur 1073®, dans un seul boîtier 1U 19″ à montage en rack.
• Transformateurs exclusifs Neve® Marinair® utilisés sur les étages d’entrée et de sortie.

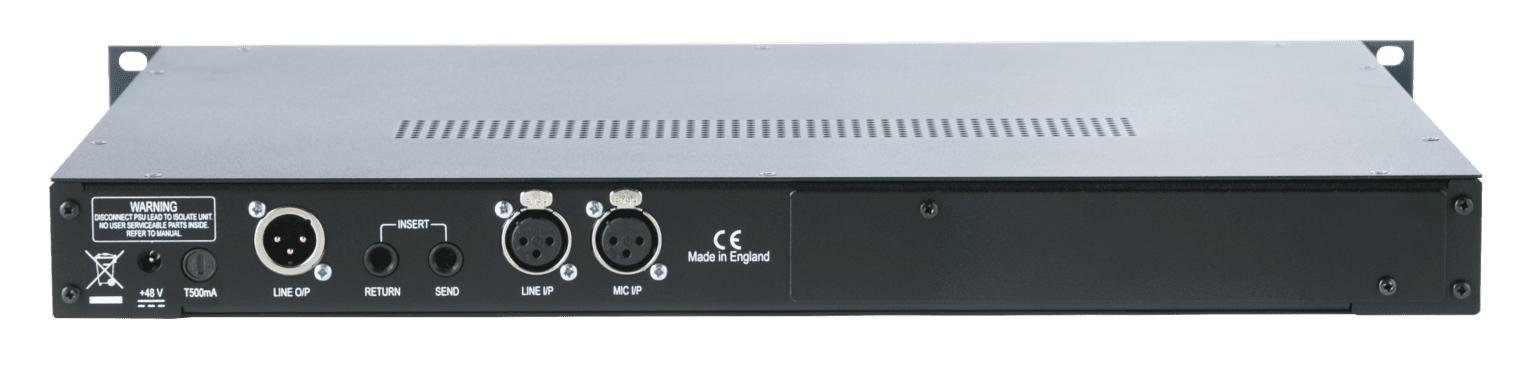

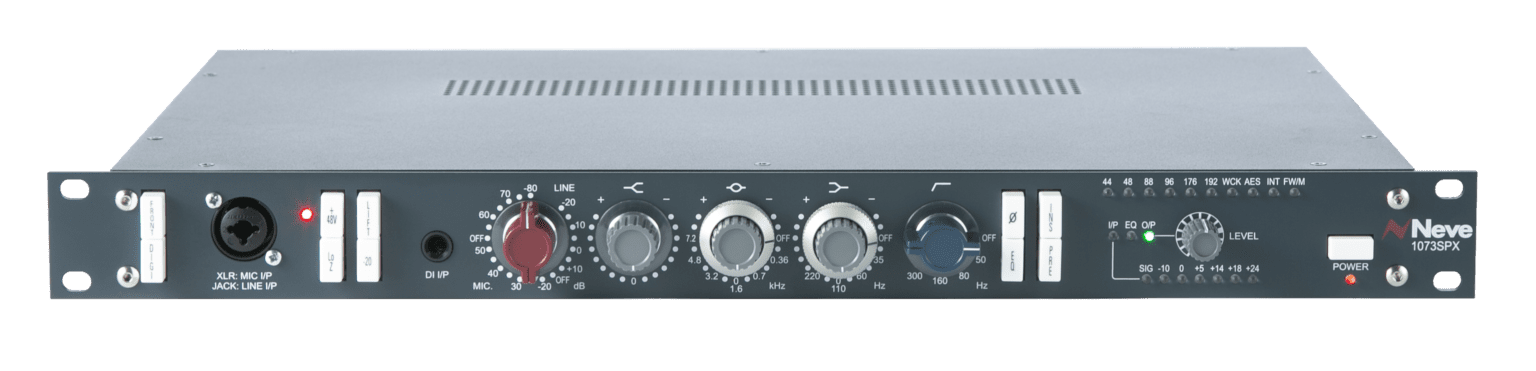

• Connexions pratiques pour les entrées micro, ligne et DI sur l’avant de l’unité, avec des connexions d’entrée micro/ligne commutables à l’arrière de l’unité.
• Alimentation fantôme +48 V commutable, impédance Hi/Lo, atténuation -20 dB et mise à la terre DI sur l’étage d’entrée.
• Entrée/sortie de phase et d’égalisation commutables
• La fonction d’envoi et de retour de boucle d’insertion permet de connecter facilement des équipements externes à la chaîne audio du 1073SPX, tels que des limiteurs/compresseurs mono ;
• Envoi/retour d’insertion pré-EQ – un envoi au niveau ligne est disponible à partir de l’étage de sortie du préampli micro et un retour juste avant l’étage d’égalisation.
• Envoi/retour d’insertion post-égalisation : un envoi de niveau de ligne est disponible à partir de l’étage post-égalisation et un retour juste avant l’étage de sortie principal.
• Indicateur de niveau de signal LED à 7 niveaux – peut afficher le niveau de l’entrée micro/ligne/DI, le niveau de l’étage d’égalisation ou le niveau de l’étage de sortie jusqu’à +24dB.
• Contrôle du niveau de sortie
• Bloc d’alimentation externe multi-tension
• Alimentation – 48Vdc, 250mA ±20mA hors module numérique. Terre négative

Spécifications du préampli

• Entrée microphone : Gain +80db à +20dB par pas de 5dB.
• Entrée ligne : Impédance d’entrée 10kΩ, gain +20dB à -10dB par pas de 5dB.
• Entrée DI : Impédance d’entrée 10M Ohms (PAD off) / 10K Ohms (PAD on) Gain +80dB à +20dB par pas de 5dB.

Spécifications de l’égaliseur

• Haute fréquence : Lissage +/-16dB de la fréquence fixe à 12kHz.
• Basses fréquences : Lisse +/-16dB avec des fréquences sélectionnables de 35Hz, 60Hz, 110Hz et 220Hz.
• Fréquence moyenne : Peaking lisse +/-18dB, ‘Q’ fixé avec fréquences centrales sélectionnables de 0,36kHz, 0,7kHz, 1,6kHz, 3,2kHz, 4,8kHz et 7,2kHz.
• Filtre passe-haut : pente de 18 dB par octave, commutable entre 50 Hz, 80 Hz, 160 Hz et 300 Hz.

Performances audio

• Sortie : La sortie maximale est >+26dBu sur 600Ω, équilibrée par transformateur et sans terre. – Impédance de sortie 75Ω @1kHz
• Distorsion : Pas plus de 0,07% de 50Hz à 10kHz à une sortie de +20dBu (bande passante de 80kHz) sur 600Ω.
• Réponse en fréquence : ±0,5dB de 20Hz à 20kHz, -3dB à 40kHz. EQ Out.
• Bruit : -82dBu à tous les réglages de gain de ligne (bande passante de 22Hz à 22kHz).
• EIN : Meilleur que -125dBu @ 60dB de gain.

Dimensions

• Largeur : 480 mm (19 pouces)
• Hauteur : 44 mm (1,75 pouces)
• Profondeur : 310 mm (12 pouces)
• Poids approximatif : 5kg (11 pounds)
