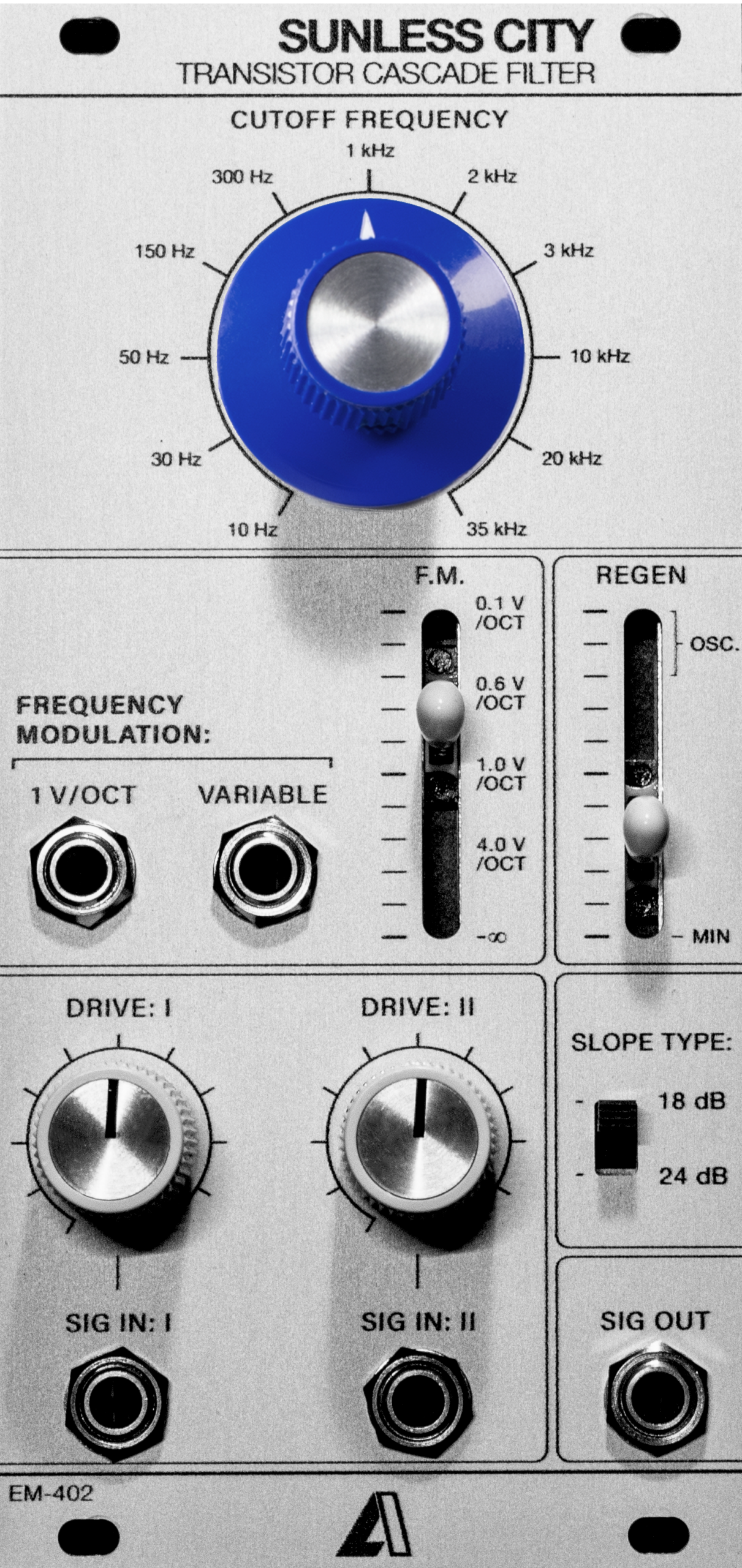

LA Circuits, Inc. EM-402 SUNLESS CITY

LE FILTRE EN ÉCHELLE À TRANSISTORS EM-402 SUNLESS CITY EST UN FILTRE PASSE-BAS EN CASCADE EXCEPTIONNEL À BASE DE TRANSISTORS.

LE MODULE ATTÉNUE LES FRÉQUENCES SUPÉRIEURES AU POINT DE COUPURE DE LA TENSION DE COMMANDE FIXE À UN TAUX DE 24 DB PAR OCTAVE ET 18 DB PAR OCTAVE. LES POSITIONS RESPECTIVES DES ÉCHELLES QUADRIPOLAIRES ET TRIPOLAIRES PEUVENT ÊTRE SÉLECTIONNÉES À L’AIDE D’UN COMMUTATEUR À GLISSIÈRE DE TYPE PENTE.

LES DEUX ENTRÉES DE SIGNAL DU VCF SONT ATTÉNUÉES À L’AIDE DES COMMANDES D’ENTRAÎNEMENT INDÉPENDANTES. L’AUGMENTATION DE CES ATTÉNUATEURS JUSQU’AU NIVEAU MAXIMUM PEUT PRODUIRE DES CARACTÉRISTIQUES SONORES LÉGÈREMENT SURMULTIPLIÉES.

LE MODULE CRÉE DES TIMBRES TRÈS VARIÉS EN UTILISANT DES TECHNIQUES CLASSIQUES DE SYNTHÈSE SOUSTRACTIVE. LA CONCEPTION COMPREND UN CONVERTISSEUR DE COURANT EXPONENTIEL ROBUSTE ET UN CIRCUIT DE COMPENSATION DE LA TEMPÉRATURE, QUI PRODUIT UN SUIVI PRÉCIS DE LA TENSION.

LA FRÉQUENCE PASSE-BAS PRINCIPALE EST DÉTERMINÉE PAR LA COMBINAISON DE LA POSITION DE LA FRÉQUENCE DE COUPURE ET DES SIGNAUX D’ENTRÉE DE CONTRÔLE, CES DERNIERS ÉTANT DÉSIGNÉS PAR 1 V / OCT ET VARIABLES. LE NIVEAU DE MODULATION DE LA FRÉQUENCE VARIABLE PEUT ÊTRE ATTÉNUÉ PAR LE POTENTIOMÈTRE À GLISSIÈRE F.M. DÉDIÉ.

LA COUPURE DU FILTRE S’ÉTEND DE 10 HZ À 35 KHZ.

LE CONTRÔLE DE LA RÉPONSE FAIT VARIER LA RÉSONANCE DU FILTRE. L’AUGMENTATION DE CE PARAMÈTRE RÉTRÉCIT ET AUGMENTE LA FORCE DE LA CRÊTE DE COUPURE, TOUT EN DIMINUANT SIMULTANÉMENT L’AMPLITUDE DES BASSES FRÉQUENCES.

LORSQUE LA RÉSONANCE EST RELATIVEMENT ÉLEVÉE, LA VARIATION DES TENSIONS D’ENTRÉE DE LA COMMANDE ACCENTUE LES HARMONIQUES SUPÉRIEURES DU SON, AU POINT DE SÉLECTIONNER DES HAUTEURS EN CONTREPOINT DES MOUVEMENTS DE L’INSTRUMENT.
